用途：LPS13是基于我們的 A 級光譜平坦型太陽輻射計 LPS10 構建的。該系列太陽輻射計標配可調節遮光環，可全天阻止直射太陽輻射到達傳感器，因此僅測量散射太陽輻射。測量散射太陽輻射可提供有關特定地點大氣條件和整體能量分布的寶貴信息，如：收集關于云層和大氣透明度的信息，理解散射輻射相對于總太陽輻射的比例，理解太陽輻射和大氣之間的復雜相互作用。
特點：
·內部診斷傳感器，可使傳感器的工作條件始終處于受控狀態確保可靠的測量；
·帶有傾斜角度輸出，讓用戶始終能確定正確的安裝位置；
·多種輸出方式，便于集成；
·超低的維護需求，平均壽命大于10年。
技術規格：

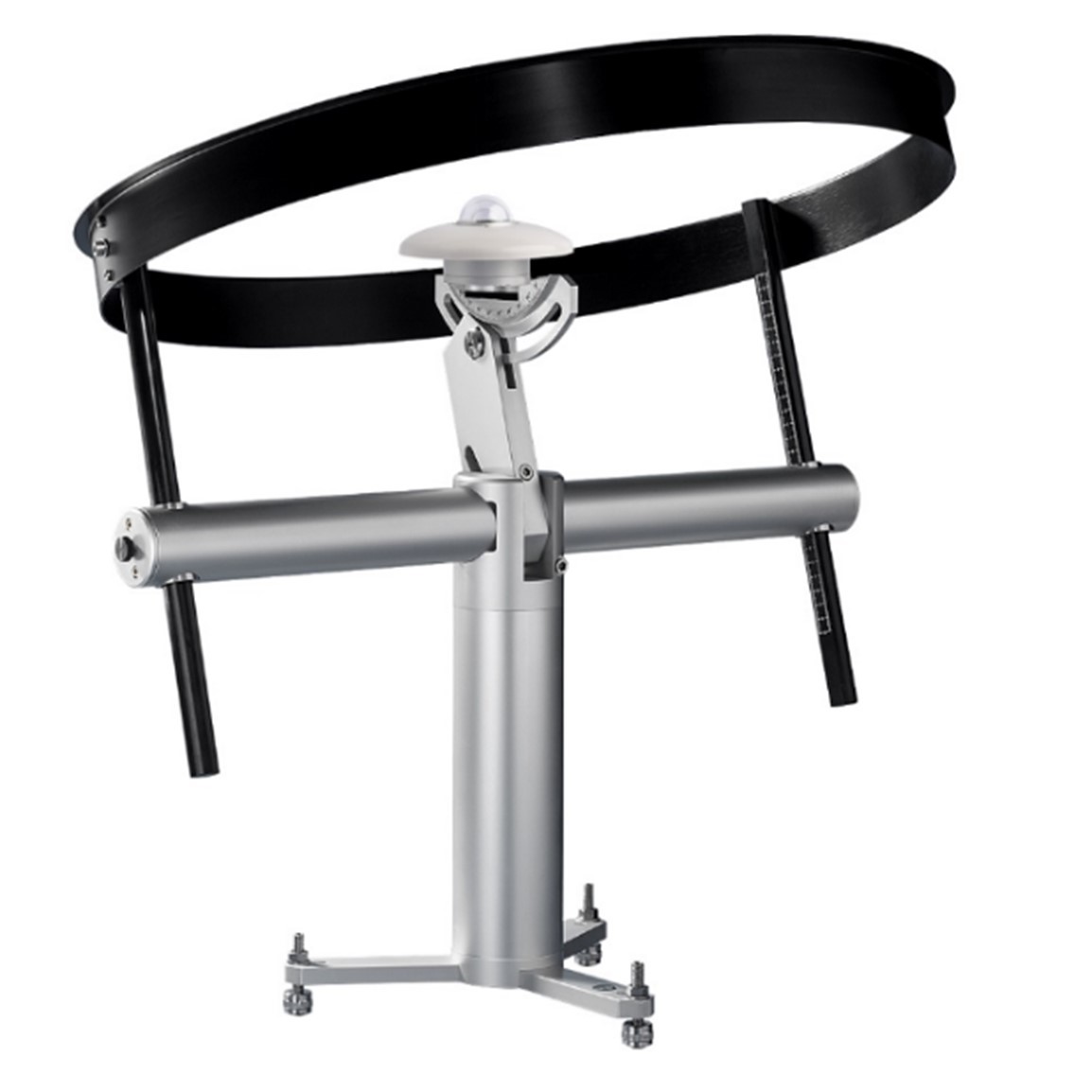

PYRAsense13 A級散射輻射傳感器 | 圖例 | |||
傳感器類型 | 熱電堆 | | ||
典型靈敏度 | 6~15 μV/Wm?2 | |||
測量范圍 | -200~4000 W/m2 | |||
分辨率 | 0.1W/m2 | |||
視角 | 180° | |||
光譜范圍（50%） | 283~2800 nm | |||
輸出 | RS485 Modbus-RTU， RS485 Modbus-RTU +， 模擬 4…20 mA（默認）/0~20 mA/0~1 V/0~5 V / 0~10 V/ 4~20 mA | |||
電源 | 7~30 Vdc 用于 RS485 輸出 10~30 Vdc 用于模擬輸出 15~30 Vdc 用于輸出 0~10 V | |||
功耗 | 帶 Modbus 輸出的型號：15 mA @ 24 Vdc，21 mA @ 12 Vdc； 帶 Modbus+模擬輸出的型號：37 mA @ 24 Vdc & Iout=22 mA，43 mA @ 12 Vdc & Iout=22 mA | |||
連接 | 5 極 M12 ，8 極 M12（僅適用于 LPS13MAx） | |||
重量 | 約6.8公斤 | |||
工作條件 | -40 ~ 80 ℃/0~100%RH，最大海拔 6000 米 | |||
氣泡水平儀精度 | ＜0.2° | |||
防護等級 | IP 67 | |||
材料 | 外殼：陽極氧化鋁 屏蔽：ASA 球罩：光學玻璃 環和支架：鋁合金和不銹鋼 | |||
平均無故障時間 | ＞10年 | |||
分類 | 光譜平坦A類 | |||
響應時間（95%） | ＜2秒（LPS13Mxx） | |||
零偏移 | a) 對 200 W/m2 熱輻射的響應 | < |±7| W/m2 | ||
b) 對環境溫度變化 5 K/h 的響應 | < |±2| W/m2 | |||
c) 包括 a)、b)和其他效應的總零偏移 | < |±10| W/m2 | |||
長期不穩定性（1 年） | < |±0.5| % | |||
非線性 | < |±0.2| % | |||
按照余弦定律的響應 | < |±10| W/m2 | |||
光譜誤差 | <|±0.2| % | |||
溫度響應（-10~40 ℃） | < |±0.5| % | |||
傾斜響應 | < |±0.2| % | |||
內部溫度 | 范圍 | -40…+80 °C | ||
分辨率 | 0.1 °C | |||
精度 | ± 0.5 °C (0…60 °C) | |||
內部相對濕度 | 范圍 | 0…100 %RH | ||
分辨率 | 0.1 %RH | |||
精度 | ± 3 %RH @25 °C (20…80 %RH) | |||
內部壓力 | 范圍 | 300…1100 hPa | ||
分辨率 | 0.1 hPa | |||
精度 | ± 1 hPa (0…60 °C) | |||
傾斜傳感器 | 范圍 | 0°…+180° | ||
分辨率 | 0.1 | |||
精度 | < 0.5° | |||
